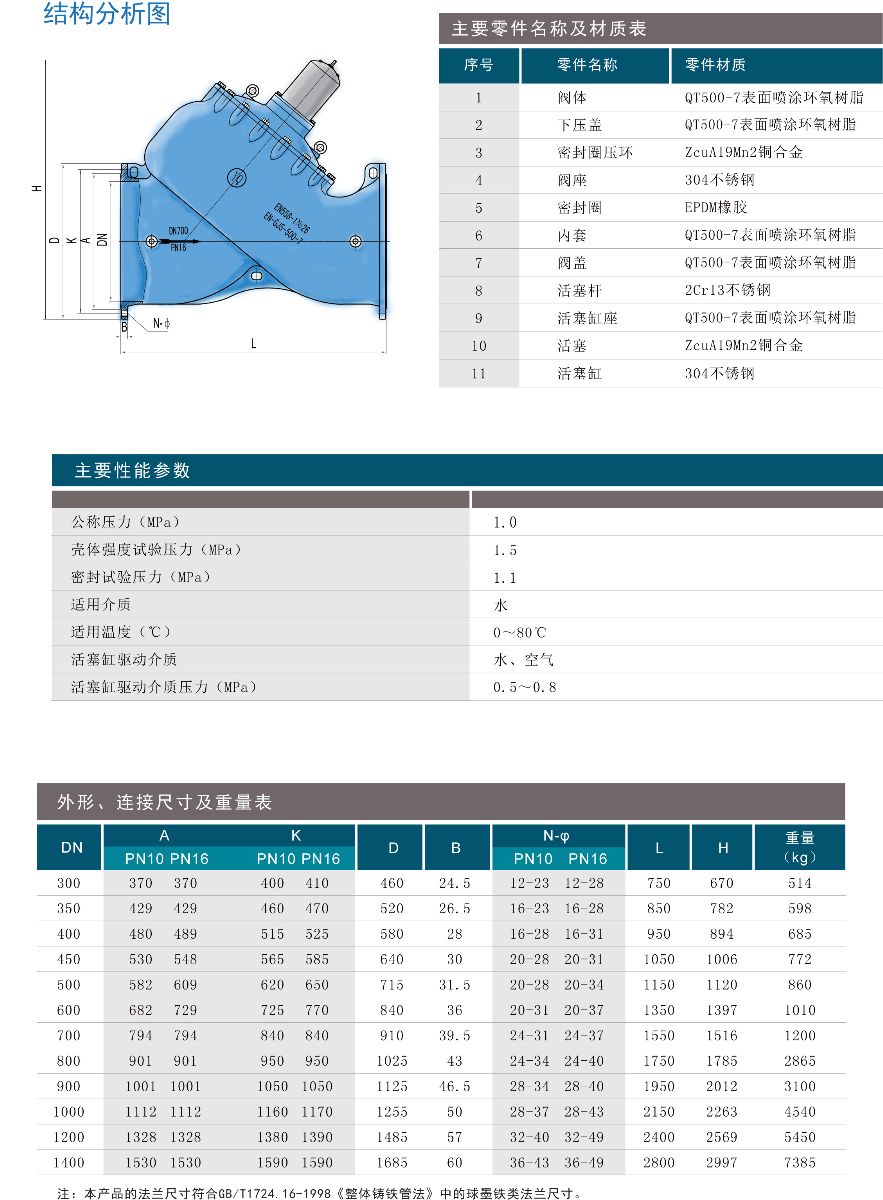

    节能活塞平衡式水泵控制阀(YQJHP46X-10Q、16Q)是一种控制水泵启动、停泵及流量无级调节等运行特性的水力控制阀门,能实现包括离心泵、混流泵及轴流泵等各类水泵的最小启动轴功率,停泵无水锤、泵不逆转。

    节能活塞平衡式水泵控制阀能满足变流量供水工况的需要,可用于介质温度≤80℃的市政给排水、自来水公司泵房、工业循环水、引水排灌等系统的水泵出口,根据水泵的启动、停泵及运行时所要求的技术条件,实现有效的控制。





    1、零流量启动

    2、零流量关泵

    3、节能效果显著

    4、安全可靠

    5、实现与水泵机电一体化控制



    1、水泵正常启动

    正常启动水泵时为保护水泵电机及电网的电压降,水泵不能载有过高的水力负荷,活塞平衡式水泵控制阀是待水泵叶轮逐渐达到其额定转速后,控制电箱的预设延时结束,电磁阀将压力气源导入活塞缸下腔,带动阀瓣缓慢开启,完成离心泵的正常开启。

    轴流泵的起动过程于此相反。

    2、水泵正常关闭

    水泵正常关闭时,接受断电的初始时间只是名义断电时间。水泵名义断电和实际断电的时间间隔,恰恰是电磁阀将压力气源导入活塞缸上腔,驱动阀瓣关闭或者基本关闭的过渡时间,泵控阀与叶轮运动在流速改变为零时,同时关闭和停止。

    3、安全防护特性

    意外停电或故障停电发生后,流速方向改变的时间很短。在这一有限的时间段内,电磁阀通过换向作用迅速进入85%的速闭行程(用时3-6秒),然后因控制截流作用进入15%的缓闭行程(用时3-100秒),完成关闭。

    两阶段有节奏的关闭状态是水泵免受意外停电水锤破坏的关键。速闭的最短时间,决定了水泵控制阀的适用范围,也是水泵控制阀水锤防护的核心依据。

    供水实践中,最短速闭时间控制在3秒内,已经满足了各类水泵的工况要求。

    4、控制特性

    节能活塞平衡式水泵控制阀通过控制电箱与水泵联动,可以实现多种控制方式,包含远程控制,近地遥控和就地手控。
